單組分聚氨醋涂膜防水層

本章適用于工業與民用建筑單組分聚氨醋涂膜防水材料涂刷地下防水層工程冷作業施工。

一、材料要求

（一）單組分聚氨醋防水涂料。

單組分聚氨酷防水涂料是以異氰酸酷、聚醚為主要原料，配以相關的助劑制成。單組分聚氨酷防水涂料屬不含有機溶劑揮發的單組分柔性防水涂料，在現場涂刷，經與水和潮氣的化學反應形成高彈性涂膜防水層。

外觀：呈均勻粘稠體狀。無凝膠、結塊，一般為黑褐色，也可制成彩色，材料須密封儲存，置于陰涼干燥處，嚴禁與水接觸。

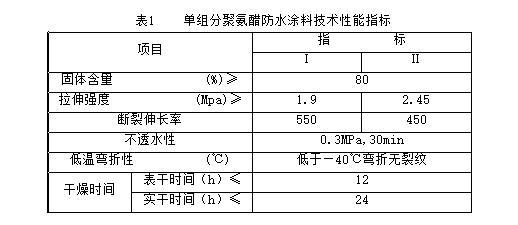

主要技術性能應符合表1指標要求：

注：產品按拉伸性能分為Ⅰ、Ⅱ兩類。

（二） 主要輔助材料：

1 水泥：強度等級≥32.5 MPa的普通硅酸鹽水泥，用于配制水泥砂漿找平層、保護層或修補基層。

2 中砂：含泥量＜3%。

3 聚酯無紡布、玻纖布或化纖無紡布，作為管根細部構造等部位胎體增強附加層使用。

二、主要機具

1 電動機具：電動攪拌器。

2 手用工具：小平鏟、攪拌桶、小鐵桶、橡膠或塑料刮板、毛刷、滾動刷、小抹子、彈簧稱、笤帚以及滅火器等。

三、作業條件

1 地下防水層施工時如地下水位高，涂刮單組分聚氨酯防水層施工前，必須先降低地下水位和進行排水處理，至少將地下水位降至防水層底標高以下500mm，以保證防水層的操作，直至施工完畢。如在地下室，還應延長到底板混凝土完成。

2 涂膜防水層施工前，按設計要求和施工規程規定做好基層（找平層）處理，可用1:3水泥砂漿抹平、壓光，達到堅實平整、不起砂。基層含水率≯9%，找平層遇陰陽角處應抹成圓弧，以利防水層作業。

3 刮涂單組分聚氨酯防水涂料之前，須將基層表面的塵土、雜物清掃干凈，對基層表面留有殘留灰漿、硬塊以及突出部分進行清理、掃凈。

4 防水層施工不得在雨天或大風天進行,單組分聚氨酯涂膜作業環境溫度不得低于5℃。存料地點及施工現場嚴禁煙火。

5 地下防水工程立墻防水層施工前，遇有設備管道穿墻時，應事先埋止水套管。并做好附加層防水之后，才可大面積防水施工。嚴禁防水層作業完畢再鑿眼打洞破壞防水層。

四、操作工藝

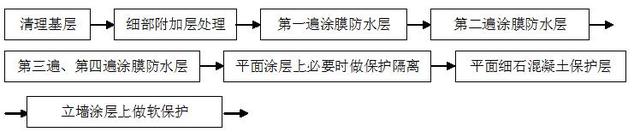

（一） 工藝流程：

（二） 操作要點：

1 清理基層。

涂膜防水層施工前，先將基層表面的雜物、灰漿硬塊、砂粒、灰塵等完全清掃干凈，再用干凈的濕布擦一次。經檢查基層表面平整、無起砂、空裂等缺陷，方可進行下道工序。

2 細部做附加涂膜層。

穿墻管、陰陽角、變形縫等細部薄弱環節，應在大面積涂刮防水層前，做好各細部附加層的涂膜施工。

附加層做法；一般是一布二涂增強涂層，即在兩遍涂刷涂料中間加設一層聚酷無紡布或玻纖布。作業時應均勻涂刷一遍涂料，并排除涂層中的氣泡，將布緊貼在遍涂層上。在陰陽角處將胎布剪成條形，在管根處胎布剪成塊形或三角形緊貼涂層面。隨鋪布隨刷第二遍涂料。第二遍涂刷應在前一遍涂料表干(12h)之后。兩遍涂膜作業完成待24h后實干，才可進行大面積涂膜防水施工。

3 遍涂膜施工。

以單組分聚氨醋防水涂料用塑料或橡膠刮板在基層表面均勻刮涂，要求厚度一致，不得有漏刮、堆積、鼓泡等缺陷。刮涂量0.6～0.8kg/m2,待涂膜實干后方才進行下一遍涂膜施工。

4 第二遍涂膜施工。

在遍涂膜固化后的涂層上，采用與道涂層相互垂直的方向均勻涂刮單組分聚氨醋涂料，刮涂量和遍相同。一遍與二遍涂刮間隔不小于24h。

5 第三、四遍涂膜施工和撒干凈砂粒。

刮涂第三遍涂膜的作業要求與第二遍相同，但涂刮方向應與其垂直。第四遍涂刮涂料與前一遍相同，方向相反。

在第四遍涂膜未固化之前，在其表面及時稀撒砂粒。

多遍涂刷涂料的涂膜總厚度應≥2mm。

6 涂膜保護層。

單組分聚氨酷防水涂料（有機）施工完，應及時做好保護層，涂膜保護層的要求如下：

(1) 底板、頂板應采用20mm厚1：2.5水泥砂漿層和40～50mm厚的細石混凝土保護層，頂板防水層與保護層之間宜設置隔離層；

(2) 立墻背水面應采用20mm厚1：2.5水泥砂漿層保護；

(3) 立墻迎水面宜選用軟保護層（粘貼聚泡沫塑料板或聚乙烯泡沫片材）；或抹20mm厚1：2.5水泥砂漿層保護。

7 當地下室采用外防外涂法施工時，應先涂刮平面，后涂立面，平面與立面交接處應交叉搭接，涂膜固化后，做保護層。

五、質量標準

（一）主控項目：

1 涂膜材料及附加層胎體材料的技術性能必須符合設計及有關標準規定。并有產品合格證與檢測、復試試驗報告。

2 涂膜防水層及其局部應加強的變形縫、預埋件穿墻管、陰陽角部位等做法，必須符合設計要求和施工規范規定，不得有滲漏現象。

（二）一般項目：

1 涂膜防水層的基層應牢固、表面潔凈、密實平整，陰陽角呈圓弧形。

2 附加層涂刷涂料方法、搭接、收頭均應符合規定，粘結牢固、緊密、接縫封嚴，無損傷、空鼓等缺陷。

3 單組分聚氨酷涂膜防水層，應刮涂均勻，無漏涂。不得有損傷、脫落、開裂、孔眼以及厚度不勻、涂刮壓接不嚴密等現象。保護層與防水層粘結牢固。涂膜防水層的總厚度應≥2mm并符合設計要求與國家有關質檢規定。

六、成品保護

1已刮涂好的涂膜防水層，應及時采取保護措施，不得損壞，操作人員不得穿帶釘子鞋作業，

2 地下穿墻管等涂膜防水層處理不得碰損，穿墻管、設備不允許損壞、變位。

3 涂膜防水層施工后，未固化前不允許上人行走踩踏，以免破壞防水層造成滲漏。

4 涂膜防水層施工時，應注意本成品和其他成品保護，防止污染。

七、應注意的問題

1 防水層空鼓。

防水層空鼓多發生在找平層與防水層之間及接縫處，主要原因是基層潮濕含水率過大促使涂膜、鼓泡。施工時要控制基層含水率，接縫處認真作業粘結牢固。

2 防水層滲漏。

防水滲漏多發生變形縫、穿墻管、施工縫等處，由于細部防水構造處理不當或作業不仔細，防水層脫落，粘結不牢等原因造成。施工中必須規范操作按工序嚴檢質量不留滲漏隱患。

3 防水層破損。

涂膜防水層分層施工過程中或全部涂膜施工完，未等涂膜固化就上人操作活動致使涂料受損、劃傷。施工中應嚴格保護涂膜成品。

4 涂膜防水地下工程施工期間，地下水位應降至防水層底標高以下500mm，降水作業應持續至回填完畢。此項措施必須到位，否則將嚴重影響防水層施工或造成工程質量重大損壞。
